ACM6753三相180?正弦線，無傳感器或單霍爾BLDC電機驅動器

　　1. 特征

　　輸入電壓范圍：5V至16V

　　總驅動器H+LRds（開）=200mΩ，3.2A能力180。正弦驅動 器為低聲音噪聲傳感器無操作或單霍爾控制，無外部感測電阻器

　　內置5V和3.3V LDO

　　FG速度輸出

　　制動控制

　　-制動銷控制

　　- I 2C接口：制動指令

　　柔性速度配置接口

　　-專用速度銷：接受模擬或PWM

　　輸入

　　- I 2C接口：速度命令

　　保護

　　過電流保護

　　-鎖定檢測

　　- UVLO/OVLO保護

　　-超溫保護

　　-電壓浪涌保護

　　電源電流與站在電流55uA，喚醒由 I 2 C命令或速度銷

　　提供電流與睡眠電流20uA，喚醒通過

　　速度引腳

　　2.應用程序

　　風扇驅動器

　　泵驅動器

　　3.一般說明

　　ACM6753設備是一種具有集成電源的三相酶無傳感器電機 驅動器，可提供高達3.2A峰值的驅動電流。該設備專門為 成本敏感、低噪音、低外部組件計數應用設計。 ACM6753裝置使用無傳感器控制方案或單霍爾控制來提供 連續的正弦驅動器，這大大降低了通常由于換相而產生的純音聲學。算法配置可以通過EFUSE進行編程，EFUSE允許設備在配置后獨立運行。該設備通過一個PWM輸入、模擬電壓或I接收 一個速度命令2 C命令。ACM6753中集成了大量的保護功能，旨在保護設備、電機和系統免受故障事件的影響。

　　4. 設備信息

　　零件號 6753年acm

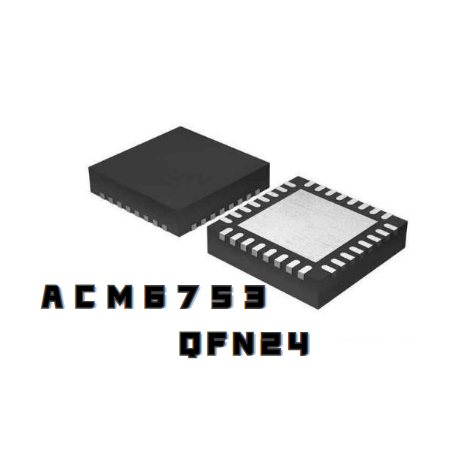

　　包裝 QFN (24)

　　車身尺寸 4 mm × 4 mm
