ACM8685 2×26W立體聲|1×52W單聲道，數字輸入類-D音頻放大器與豐富的音頻效果調諧

　　1. 特點

　　柔性電源配置

　　- PVDD： 4.5V至26.4V

　　- DVDD和I/O：3.3V

　　各種輸出配置

　　-2×26W，立體聲模式（8Ω，22V，THD+N = 1%）

　　-2×32W，立體聲模式（8Ω，22V，THD+N = 10%）

　　優秀的音頻性能

　　- THD+N≤0.04%，在1W，1 kHz，PVDD=12V

　　- 114 dB A加權信號噪聲比（信噪比）

　　-空閑開關A加權噪聲≤32 uVRMS

　　- 18 mA低靜止電流

　　-在12V時，8Ω負載的效率為90%

　　可配置的數字音頻接口

　　- I 2C控制，最多有4個可選地址

　　- I 2S，左對齊，右對齊，TDM音頻格式 -3線無MCLK線數字音頻接口

　　-32 kHz、44.1kHz/48kHz、 88.2kHz/96kHz、176.4kHz/192kHz輸入采樣率

　　- SDOUT用于聲學回波消除-AEC或1.1 / 2.1系統子信道信 號路由高級音頻效果調優

　　-靈活的數字和模擬增益調整

　　-直流阻塞的高通濾波器

　　-左右通道的輸入信號路由器

　　-2×11前BQs和2×2后BQs，以支持增強的音頻頻率調諧

　　-動態凈空和響度控制的預音量和后音量

　　-3頻帶動態范圍控制（DRC），延時緩沖和后補償BQ， 用于靈活平面多頻帶控制

　　-高級可編程低音增強功能

　　-三維環繞立體聲

　　模擬保護

　　-通過GPIO和故障I報告故障狀態2C寄存器

　　-過流和直流電保護

　　-超溫保護

　　-欠壓和過電壓保護

　　-C鎖的錯誤保護

　　2.應用程序

　　便攜式揚聲器：藍牙，智能揚聲器與一起

　　語音助手

　　家庭音頻：電視，音欄，STB（機頂盒），HTiB（裝在盒子里的家庭影院）

　　智能電器

　　個人電腦和筆記本電腦

　　3.一般說明

　　ACM8685是一個完全集成，高效率，立體聲D級音頻放大器與數字輸入。應用電路需要很少的被動元件來運行與4.5V到26.4VPVDD電源，3.3VDVDD電源。它可以驅動2×26W的輸出功率到BTL8Ω和1×52W到PBTL4Ω@1%THD+N。ACM8685具有一種新穎的PWM調制架構，它在啟動階段調整PWM公共占空比，以避免啟動流行點擊。擴頻技術提供了較低的電磁干擾輻射發射。它允許電感自由應用與指定的輸出功率情況下與ACM8685。ACM8685內部的高級音頻效果調優功能提供了一個高度集成的解決方案。它允許通過高度自由的操作來打開/關閉每個塊。前和姿勢問題/音量都有助于保持音頻空間。此外，3帶時滯緩沖和后補償bq可以實現靈活平坦的多帶控制。

　　4. 設備信息

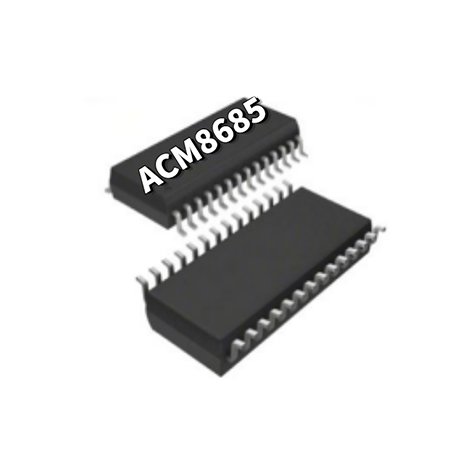

　　零件號 ACM8685

　　包裝 TSSOP 28

　　車身尺寸 9.7 mm × 4.4 mm
