ACM3220 36 mW立體聲耳機放大器，低功耗損耗

　　1.特點

　　寬電源范圍：2.5V至5.5V

　　增益設置：-6dB、0 dB、3 dB和6 dB

　　高電源噪聲抑制

　　-100 dB PSRR，217Hz

　　-90 dB PSRR，在10 kHz處

　　不需要DCB鎖定電容器

　　-輸出偏置

　　-提高系統噪聲性能

　　完全差分或單端輸入

　　-內置電阻器減少了組件的數量

　　-提高系統噪聲性能，短路和熱過載保護

　　2.3 mA典型電源電流

　　恒定的最大輸出功率，從2.5V到5.5V

　　主動點擊和彈出抑制

　　+8kV HBM ESD保護輸出

　　可用的小包裝

　　-16針，3毫米×3毫米薄QFN

　　2.應用程序

　　筆記本電腦

　　蜂窩電話

　　PDA

　　智能手機

　　便攜式音頻設備

　　MP3播放器

　　3.一般說明

　　ACM3220是一個立體聲耳機放大器，消除了需要外部直流阻塞輸出電容器差動立體聲輸入和內置電阻器。差動立體聲輸入和內置電阻設置設備增益，進一步減少外部組件計數。增益可在-6dB、0dB、3dB或6dB處進行選擇。該放大器從一個3.6V的電源驅動36 mW進入32Ω揚聲器。ACM3220提供了一個單獨于電源電壓的恒定的最大輸出功率，從而促進了防止聲學沖擊的設計。ACM3220具有全差分輸入功能，以減少音頻源和耳機放大器之間的系統噪聲拾取。高電源噪聲抑制性能和差分結構提供了增強的射頻噪聲抗擾性。對于單端輸入信號，請將INL+和INR+連接到地面。該設備有內置的流行抑制電路，以完全消除在打開和關閉時干擾的流行噪音。放大器輸出具有短路和熱過載保護，以及+8kV HBM ESD保護，簡化了終端設備符合IEC61000-4-2 ESD標準。ACM3220可從一個2.5V到5.5V的電源供電，并提供2.3mA的典型電源電流。關閉模式將電源電流降低到1μA以下。

　　4.設備信息

　　零件號 ACM3220

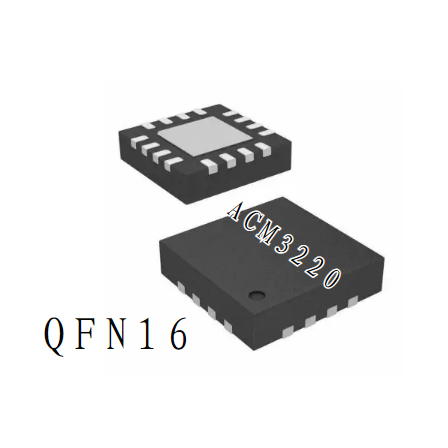

　　包裝 QFN (16)

　　車身尺寸 3 mm × 3 mm
